18660786555在气力输送中根据气体和物料的混合程度可以分为浓相气力输送系统和稀相气力输送系统,那么它们的设计是怎样计算出来的呢,它们之间又有着怎样的局限性呢,下面我们就来了解一下它们的计算公式,在这里我们公司凭借多年的气力输送经验和实验得到了以下测试结果:
为了得到有意义的测试结果,必须确保以下几点:
一、测试管线的管道长度与工业管线相似,但最重要的是其弯曲的数量与工业管线相似。
二、固体载荷比与工业生产线的计划相似。
三、确定了测试线和工业线的上料速度和线末速度,并使其相等。
因此,固体负荷和空气流速是按比例放大的常数,需要相应地调整管径和空气体积流量。
如果考虑以上几点,试验过程中观察到的工业压力应该是相同的,因此工业管径和工业空气流量可以通过以下方式计算:

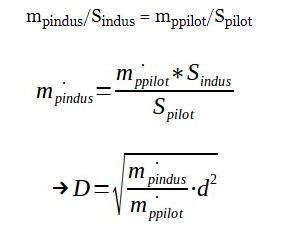

管直径以管道横截面积为单位的质量流量不变:
通过以上得到一下公式:
mpindus =按比例放大的产品质量流量,单位为kg/h
mppilot =中试工厂观察到的产品质量流量,单位为kg/h
Sindus =以m2为单位放大的管道截面
Spilot=中试车间使用的管道截面,面积为m2
D =管子的直径,单位为m
d =中试装置所用管道的直径,单位为m
Qair_indus_N =空气流量按Nm3/h放大
upick_up =在中试装置中观测到的管首风速,放大时参数保持不变
ρ =输送管道开始处空气的比重,由中试装置中观察到的压力和工业规模中假定恒定的压力计算而来,单位为kg/m3
ρN =正常条件下空气的比重,单位为kg/m3
浓相气力输送系统的设计就是根据以上的参数计算出来的,如果您对气力输送系统有所需求,欢迎您向我们咨询,我们的专家会给您免费设计一套气力输送系统方案。
